不锈钢净化塔的设计要求及试压步骤

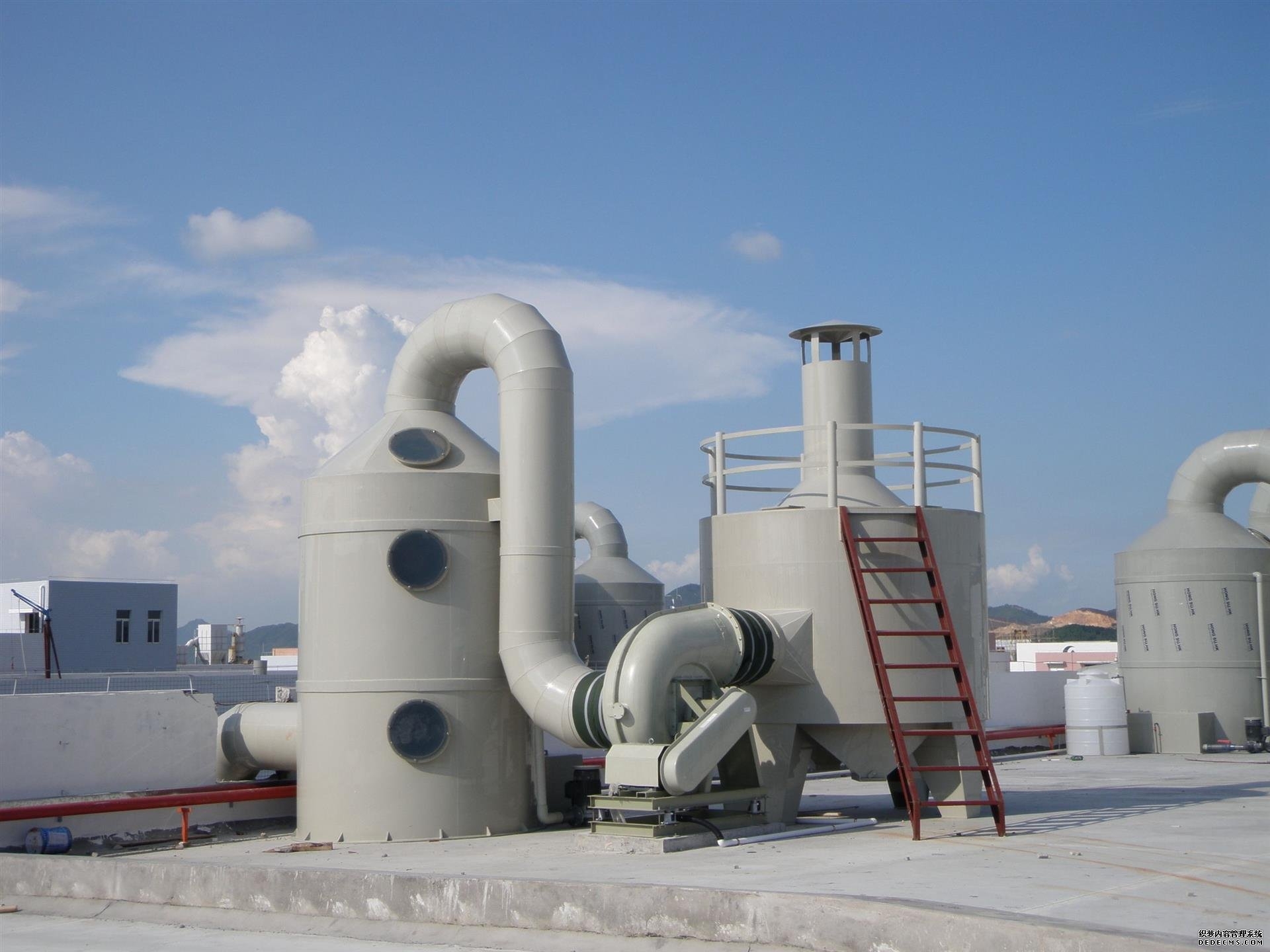

不锈钢净化塔作为工业废气处理的核心设备，广泛应用于化工、制药、冶金等***域，其设计需兼顾耐腐蚀性、结构强度和操作效率。以下是详细的设计要求及试压步骤解析：
一、不锈钢净化塔的设计要求
1. 材料选择与耐腐蚀性
主体材质：***先选用304或316L不锈钢，根据介质***性调整（如含氯环境需用316L）。
内衬处理：关键部位（如喷淋层）可增加玻璃钢（FRP）内衬或防腐涂层，增强抗酸碱性能。
焊接工艺：采用氩弧焊（TIG）确保焊缝无气孔，焊后酸洗钝化以恢复耐蚀性。
2. 结构设计***化
塔体高度与直径比：根据传质效率计算，通常高径比为1.5:1至3:1，确保气液充分接触。
填料层设计：选用高效填料（如鲍尔环、拉西环），填充率按气体负荷计算，避免沟流或壁流。
分布器与收集器：液体分布器需均匀覆盖填料，采用多孔板或槽式设计；气体分布器应减少压降。
支撑结构：塔底设置加强筋，承重部分加厚钢板，抗震等级按当地规范执行。
3. 流体力学与传质计算
气液流量匹配：通过物料衡算确定液气比，防止液泛或干塔现象。
压降控制：填料层压降一般≤200Pa/m，过高时需调整填料类型或分层设置。
传质效率：结合HTU（传质单元高度）和NTU（传质单元数）模型***化塔高。
4. 安全与环保设计
防爆措施：设置泄爆片或安全阀，压力阈值设定为工作压力的1.1倍。
密封性：法兰连接处使用聚四氟乙烯垫片，焊接缝进行煤油渗漏试验。
废液处理：底部设沉淀池，循环水经中和后排放，符合GB 89781996标准。
5. 操作与维护便利性
检修口：每段塔体设人孔（DN≥500mm），填料层间预留观察窗。
在线监测：集成pH计、压差传感器，实时反馈运行状态。
二、不锈钢净化塔的试压步骤
1. 试压前准备
文件审核：核对设计图纸、材质证书、焊接工艺评定报告。
系统检查：关闭所有进出口阀门，盲板封堵旁路管道，确认仪表已隔离。
设备就位：安装经校验的压力表（量程为试验压力的1.5~2倍，精度±1.6级）。
2. 压力测试流程
注水排气：缓慢注入洁净水至溢流口，开启***部放空阀排出空气。
分级升压：
***阶段：升至0.2MPa，保压10分钟检查泄漏；
***二阶段：逐步加压至1.25倍设计压力（如设计压力0.6MPa，则试验压力0.75MPa），每阶段稳压30分钟。
稳压检测：持续2小时，允许压降≤0.02MPa，所有焊缝无水滴。
3. ***殊工况测试
负压测试：对真空工况塔体，抽真空至0.08MPa，保持1小时，回弹率≤5%。
气密性试验：气压试验时使用氮气，压力为设计压力的1.1倍，皂泡法检漏。
4. 验收与记录
合格标准：无可见变形、无异常声响，渗漏率<0.1%/h。
报告签发：签署《压力容器试验证书》，存档影像记录。
三、常见问题与解决方案
问题1：试压时局部渗漏
原因：焊接缺陷或密封件老化。
对策：砂轮打磨焊缝至金属光泽，重新焊接并酸洗。
问题2：塔体振动超标
原因：支撑间距过***或共振。
对策：增加防振支架，调整填料紧固方式。
结语
不锈钢净化塔的设计需综合材料科学、流体力学及安全规范，而试压是验证可靠性的关键步骤。严格遵循上述流程，可确保设备在复杂工况下稳定运行，延长使用寿命至15年以上。
